上海吉邁閥門制造有限公司主要生產≦三片式高平臺球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

產品概述：

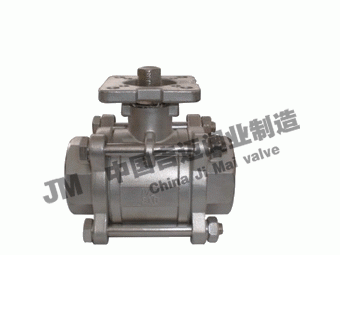

三片式高平臺球閥應用規范

公稱壓力：1000PSI
適用溫度范圍：＜150oC（PPL＜300 oC）
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999

三片式高平臺球閥主要零件材料

序號	零件名稱	材質
1	閥體	不銹鋼
2	閥蓋	不銹鋼
3	閥座	聚四氟乙烯
4	球	不銹鋼
5	墊片	聚四氟乙烯
6	桿密封	聚四氟乙烯
7	閥桿	不銹鋼
8	防靜電裝置	不銹鋼
9	填料	聚四氟乙烯
10	填料壓套	不銹鋼301
11	蝶簧	不銹鋼301
12	止動墊圈	不銹鋼
13	閥桿螺母	不銹鋼
14	螺母	不銹鋼
15	彈性墊圈	不銹鋼301
16	螺栓	不銹鋼301
17	帶鎖手柄	不銹鋼+PVC

三片式高平臺球閥連接尺寸

DN	NPS	d	L	L’	H	W	H1	B	h	ISO5211
6	1/4	12.5	64.5	250	68.5	110	38.5	-	9	F3
10	3/8	12.5	64.5	250	68.5	110	38.5	18	9	F3
15	1/2	15	72	275	72	140	42	21.7	9	F3
20	3/4	20	78	285	78	140	48	21.7	9	F3
25	1	25	90	290	90	170	55	33.8	11	F4
32	1-1/4	32	95	310	95	170	60	42.6	11	F4
40	1-1/2	38	107	320	107	180	70	48.6	15	F5
50	2	50	122	340	122	180	85	61.1	15	F5
65	2-1/2	64	155	370	155	220	109	73.8	20	F7
80	3	76	164	400	164	260	118	89.8	20	F7

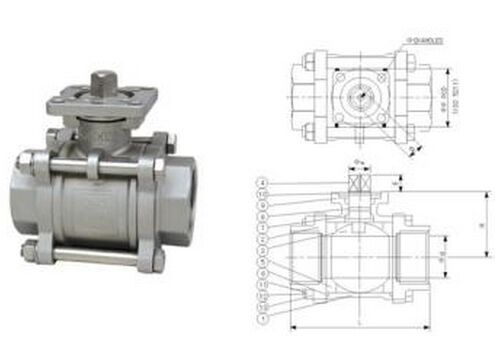

三片式高平臺球閥結構圖紙：
