產品型號：DSJ61H
產品口徑：DN10-DN200
產品壓力：PN2.5～6.4MPa
連接方式：焊接
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦焊接水封截止閥DSJ61H≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【產品概述】

焊接水封截止閥DSJ61H閥蓋填料室帶有水封結構，接口通入壓力為0.6-1.0MPA的水時，可使系統與大氣隔離，具有良好的氣密性，驅動方式有手動，電動。

【產品介紹】：
DSJ61H焊接式水封截止閥適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。

【工作原理】：
焊接水封截止閥DSJ61H的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

【產品特點】：
1、閥蓋填料室帶有水封結構，具有良好的氣密性。
2、具有結構緊湊，密封面不易磨損，密封性能好，啟閉時間短等特點。
3、產品采用倒密封結構，可在不停機工況下進行維修和更換密封填料。
4、閘板采用平行式雙閘板結構或楔式單閘板結構，密封可靠，開閉輕便，檢修方便。

【產品其他參數】：

主要零件材料及主要用途：

閥體	閥蓋	閥瓣	閥座	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		25+D507MO	25+D577	2Crl3	柔性石墨	水、油品、蒸汽	425
A105		2Crl3+ Stellite12	2Crl3+ Stellite6	2Crl3	柔性石墨	水、油品、蒸汽	450

主要外形尺寸、連接尺寸及質量：

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值					參考值
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D1	D2	DO	H	質量(kg)
2.5	10	130	10	18	120	272	5
	15	130	12	22	120	272	6
	20	150	19	30	120	280	6
	25	160	27	36	160	332	8
	32	180	3l	42	160	342	10
	40	200	39	48	200	395	16
	50	230	5l	61	240	43l	23
	65	290	67	76	280	457	32
	80	310	80	92	320	505	43
	100	350	99	112	360	549	58
	125	400	12l	136	400	62l	94
	150	480	145	162	480	705	119
	200	600	206	224	650	828	165
4．0	10	130	10	18	120	272	5
	15	130	12	22	120	272	6
	20	150	19	30	120	280	7
	25	160	27	36	160	332	8
	32	180	31	42	160	342	10
	40	200	39	48	200	395	16
	50	230	51	6l	240	43l	23
	65	290	70	80	280	457	33
	80	310	80	92	320	505	46
	100	350	99	112	360	549	61
	125	400	12l	136	400	621	95
	150	480	145	162	480	705	126
	200	600	203	224	650	828	138

上一個產品：焊接式截止閥

下一個產品：焊接真空隔離截止閥NKJ61H

黄色影片免费观看_亚洲成人精品国产_深夜影院a_日韩欧美国产手机在线观看_两个人WWW高清免费视频_国产精品白浆无码流出系列

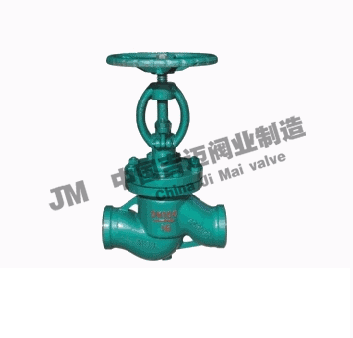

焊接水封截止閥DSJ61H
