上海吉邁閥門制造有限公司主要生產≦BGL41H保溫Y型過濾器≧也是國內過濾器生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

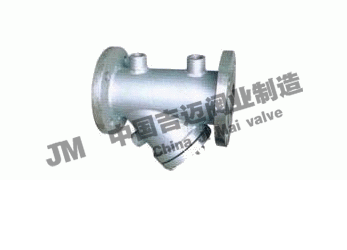

BGL41H保溫Y型過濾器產品概述：
Y型保溫過濾器用于水、油、氣管道和各種設備上不可缺少的一種保溫裝置，通常裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來清楚介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構簡單，阻力小，排污方便等特點。一般用水濾網采用18~30目/英寸，通氣濾網40~100目/英寸，如用戶有特殊要求過濾網可定制。
主要技術參數
|
型號
|
連接形式
|
公稱壓力MPa
|
試驗壓力MPa
|
工作壓力MPa
|
殼體材料
|
過濾網材料
|
適用介質
|
|
BGL41H-10
|
法蘭
|
1.0
|
1.1
|
1.0
|
灰鑄鐵
|
1.1
|
水、油和氣等
|
|
BGL41H -16
|
法蘭
|
1.6
|
1.76
|
1.6
|
球墨鑄鐵
|
1.76
|
|
BGL41H -26
|
法蘭
|
2.5
|
2.75
|
2.5
|
碳鋼
|
2.75
|
主要外形尺寸（法蘭尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的規定）
|
口徑DN（mm）
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
|
BY41H
|
L
|
200
|
220
|
260
|
280
|
320
|
350
|
380
|
495
|
595
|
640
|
700
|
800
|
850
|
|
H
|
100
|
130
|
165
|
195
|
230
|
300
|
335
|
420
|
500
|
580
|
640
|
700
|
790
|
鑄鐵法蘭尺寸（JB78）
|
口徑DN
|
外徑DN
|
螺栓孔中心圓直徑
|
連接凸出部分直徑D2
|
連接凸出部分高度f
|
法蘭厚度b
|
螺栓孔徑和數量Z-∮d
|
|
PN=0.1MPa PN=0.25MPa PN=0.6MPa
|
|
32
|
120
|
90
|
70
|
2
|
16
|
4-14
|
|
40
|
130
|
100
|
80
|
3
|
16
|
4-14
|
|
50
|
140
|
110
|
90
|
3
|
16
|
4-14
|
|
65
|
160
|
130
|
110
|
3
|
16
|
4-14
|
|
80
|
185
|
150
|
125
|
3
|
18
|
4-18
|
|
100
|
205
|
170
|
145
|
3
|
18
|
4-18
|
|
125
|
235
|
200
|
175
|
3
|
20
|
8-18
|
|
150
|
260
|
225
|
200
|
3
|
20
|
8-18
|
|
200
|
315
|
280
|
255
|
3
|
22
|
8-18
|
|
225
|
340
|
305
|
280
|
3
|
22
|
8-18
|
|
250
|
370
|
335
|
310
|
3
|
24
|
12-18
|
|
300
|
435
|
395
|
362
|
4
|
24
|
12-23
|
|
350
|
485
|
445
|
412
|
4
|
26
|
12-23
|
|
400
|
535
|
495
|
462
|
4
|
28
|
16-23
|
|
450
|
590
|
550
|
518
|
4
|
28
|
16-23
|
|
500
|
640
|
600
|
567
|
4
|
30
|
16-23
|
|
600
|
755
|
705
|
670
|
5
|
30
|
20-25
|
|
700
|
860
|
810
|
775
|
5
|
30
|
24-25
|
|
800
|
975
|
920
|
880
|
5
|
30
|
24-30
|
|
900
|
1075
|
1020
|
980
|
5
|
30
|
24-30
|
|
1000
|
1175
|
1120
|
1080
|
5
|
30
|
28-30
|
|
1200
|
1375
|
1320
|
1280
|
5
|
30
|
32-30
|
|
MP=0.1MPa
|
|
25
|
115
|
85
|
65
|
2
|
16
|
4-14
|
|
32
|
135
|
100
|
78
|
2
|
18
|
4-18
|
|
40
|
145
|
110
|
85
|
3
|
18
|
4-18
|
|
50
|
160
|
125
|
100
|
3
|
20
|
4-18
|
|
65
|
180
|
145
|
120
|
3
|
20
|
4-18
|
|
80
|
195
|
160
|
135
|
3
|
22
|
4-18
|
|
100
|
215
|
180
|
155
|
3
|
22
|
8-18
|
|
125
|
245
|
210
|
185
|
3
|
24
|
8-18
|
|
150
|
280
|
240
|
210
|
3
|
24
|
8-23
|
|
175
|
310
|
270
|
240
|
3
|
26
|
8-23
|
|
200
|
335
|
295
|
265
|
3
|
26
|
8-23
|
|
225
|
365
|
325
|
295
|
3
|
26
|
8-23
|
|
口徑DN
|
外徑DN
|
螺栓孔中心圓直徑
|
連接凸出部分直徑D2
|
連接凸出部分高度f
|
法蘭厚度b
|
螺栓孔徑和數量Z-∮d
|
|
PN=1.0MPa
|
|
250
|
390
|
350
|
320
|
3
|
28
|
12-23
|
|
300
|
440
|
400
|
368
|
4
|
28
|
12-23
|
|
350
|
500
|
460
|
428
|
4
|
30
|
16-23
|
|
400
|
565
|
515
|
482
|
4
|
32
|
16-25
|
|
450
|
615
|
565
|
532
|
4
|
32
|
20-25
|
|
500
|
670
|
620
|
585
|
4
|
34
|
20-25
|
|
600
|
780
|
725
|
685
|
5
|
36
|
20-30
|
|
700
|
895
|
840
|
800
|
5
|
40
|
24-30
|
|
800
|
1010
|
950
|
905
|
5
|
44
|
24-34
|
|
900
|
1110
|
1050
|
1005
|
5
|
46
|
28-34
|
|
1000
|
1220
|
1160
|
1115
|
5
|
50
|
28-34
|
|
1200
|
1450
|
1380
|
1325
|
5
|
56
|
32-41
|
|
1400
|
1675
|
1590
|
1525
|
5
|
62
|
36-48
|
|
PN=1.6MPa
|
|
15
|
95
|
65
|
45
|
2
|
14
|
4-14
|
|
20
|
105
|
75
|
55
|
2
|
16
|
4-14
|
|
25
|
115
|
85
|
65
|
2
|
16
|
4-14
|
|
32
|
135
|
100
|
78
|
2
|
18
|
4-18
|
|
40
|
145
|
110
|
85
|
3
|
18
|
4-18
|
|
50
|
160
|
125
|
100
|
3
|
20
|
4-18
|
|
65
|
180
|
145
|
120
|
3
|
20
|
4-18
|
|
80
|
195
|
160
|
135
|
3
|
22
|
8-18
|
|
100
|
215
|
180
|
155
|
3
|
24
|
8-18
|
|
125
|
245
|
210
|
175
|
3
|
26
|
8-18
|
|
150
|
280
|
240
|
210
|
3
|
28
|
8-23
|
|
175
|
310
|
270
|
240
|
3
|
28
|
8-23
|
|
200
|
335
|
295
|
265
|
3
|
30
|
12-23
|
|
225
|
365
|
325
|
295
|
3
|
30
|
12-23
|
|
250
|
405
|
355
|
320
|
3
|
32
|
12-25
|
|
300
|
460
|
410
|
375
|
4
|
34
|
12-25
|
|
350
|
520
|
470
|
43
|
4
|
8
|
16-25
|
|
400
|
580
|
525
|
485
|
4
|
40
|
16-30
|
|
450
|
640
|
585
|
545
|
4
|
44
|
20-30
|
|
500
|
705
|
650
|
608
|
4
|
46
|
20-34
|
|
600
|
840
|
770
|
718
|
5
|
54
|
20-41
|

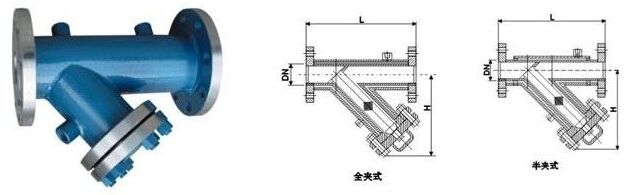

BGL41H保溫Y型過濾器結構圖紙：
