上海吉邁閥門制造有限公司主要生產≦氣動硬密封蝶閥D673H≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

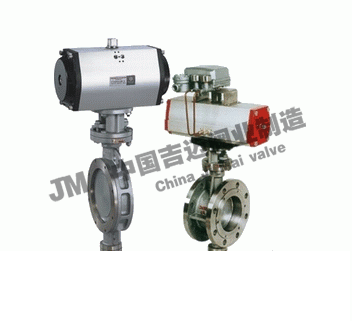

D673H-(6、10)C、P、R、V氣動對夾式硬密封蝶閥產品概述：
D673H氣動對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
D673H氣動硬密封蝶閥特點
本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
|
公稱
通徑
DN
|
外形尺寸
|
連接尺寸
|
|
L
|
H
|
D673H
|
PN0.6MPa
|
PN1.0MPa
|
|
H2
|
A2
|
B2
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
43
|
112
|
625
|
245
|
72
|
110
|
4-14
|
125
|
4-18
|
|
65
|
46
|
115
|
625
|
245
|
72
|
130
|
4-14
|
145
|
4-18
|
|
80
|
64
|
120
|
645
|
245
|
72
|
150
|
4-18
|
160
|
8-18
|
|
100
|
64
|
138
|
675
|
355
|
92
|
170
|
8-18
|
180
|
8-18
|
|
125
|
70
|
164
|
715
|
355
|
92
|
200
|
8-18
|
210
|
8-18
|
|
150
|
76
|
175
|
800
|
355
|
92
|
225
|
8-18
|
240
|
8-22
|
|
200
|
89
|
208
|
850
|
250
|
170
|
280
|
12-18
|
295
|
8-22
|
|
250
|
114
|
243
|
925
|
250
|
170
|
335
|
12-22
|
350
|
12-22
|
|
300
|
114
|
283
|
1035
|
450
|
220
|
395
|
12-22
|
400
|
12-22
|
|
350
|
127
|
310
|
1070
|
450
|
220
|
445
|
16-22
|
460
|
16-22
|
|
400
|
140
|
340
|
1190
|
450
|
220
|
495
|
16-22
|
515
|
16-26
|
|
450
|
152
|
380
|
1250
|
650
|
280
|
550
|
16-22
|
565
|
20-26
|
|
500
|
152
|
410
|
1295
|
650
|
280
|
600
|
20-22
|
620
|
20-26
|
|
600
|
178
|
470
|
1455
|
850
|
380
|
705
|
20-26
|
725
|
20-30
|
|
700
|
229
|
550
|
1585
|
850
|
380
|
810
|
24-26
|
840
|
24-30
|
|
800
|
241
|
640
|
1700
|
1250
|
380
|
902
|
24-30
|
950
|
24-33
|
|
900
|
241
|
710
|
1865
|
1250
|
380
|
1020
|
24-30
|
1050
|
28-33
|
|
1000
|
300
|
770
|
2015
|
1250
|
380
|
1120
|
28-30
|
1160
|
28-36
|
|
1200
|
360
|
890
|
|
1250
|
380
|
1340
|
32-33
|
1380
|
32-39
|
D673H-(16、25)C、P、R、V氣動硬密封對夾式蝶閥
|
公稱
通徑
DN
|
外形尺寸
|
連接尺寸
|
|
L
|
H
|
D673H
|
PN1.6MPa
|
PN2.5MPa
|
|
H2
|
A2
|
B2
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
43
|
112
|
625
|
245
|
72
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
115
|
625
|
245
|
72
|
145
|
4-18
|
145
|
8-18
|
|
80
|
64
|
120
|
645
|
245
|
72
|
160
|
8-18
|
160
|
8-18
|
|
100
|
64
|
138
|
675
|
355
|
92
|
180
|
8-18
|
190
|
8-22
|
|
125
|
70
|
164
|
715
|
355
|
92
|
210
|
8-18
|
220
|
8-26
|
|
150
|
76
|
175
|
800
|
355
|
92
|
240
|
8-22
|
250
|
8-26
|
|
200
|
89
|
208
|
850
|
250
|
170
|
295
|
12-22
|
310
|
12-26
|
|
250
|
114
|
243
|
925
|
250
|
170
|
335
|
12-26
|
370
|
12-30
|
|
300
|
114
|
283
|
1035
|
450
|
220
|
410
|
12-26
|
430
|
16-30
|
|
350
|
127
|
310
|
1070
|
450
|
220
|
470
|
16-26
|
490
|
16-33
|
|
400
|
140
|
340
|
1190
|
450
|
220
|
525
|
16-30
|
550
|
16-36
|
|
450
|
152
|
380
|
1250
|
650
|
280
|
585
|
20-30
|
600
|
20-36
|
|
500
|
152
|
410
|
1295
|
650
|
280
|
650
|
20-33
|
660
|
20-36
|
|
600
|
178
|
470
|
1455
|
850
|
380
|
770
|
20-36
|
770
|
20-39
|
|
700
|
229
|
550
|
1585
|
850
|
380
|
840
|
24-36
|
875
|
24-42
|
|
800
|
241
|
640
|
1700
|
1250
|
380
|
950
|
24-39
|
990
|
24-48
|
|
900
|
241
|
710
|
1865
|
1250
|
380
|
1050
|
28-39
|
1090
|
28-48
|
|
1000
|
300
|
770
|
2015
|
1250
|
380
|
1170
|
28-42
|
1210
|
28-56
|
|
1200
|
360
|
890
|
|
1250
|
380
|
1390
|
32-48
|
1420
|
32-56
|
D673H-(40)C、P、R、V氣動硬密封對夾式蝶閥
|
公稱
通徑
DN
|
外形尺寸
|
連接尺寸
|
|
L
|
H
|
D673H
|
PN4.OMPa
|
|
H2
|
A2
|
B2
|
D1
|
Z-d
|
|
50
|
43
|
112
|
625
|
245
|
72
|
125
|
4-18
|
|
65
|
46
|
115
|
625
|
245
|
72
|
145
|
8-18
|
|
80
|
64
|
120
|
645
|
245
|
72
|
160
|
8-18
|
|
100
|
64
|
138
|
675
|
355
|
92
|
190
|
8-22
|
|
125
|
70
|
164
|
715
|
355
|
92
|
220
|
8-26
|
|
150
|
76
|
175
|
800
|
800
|
92
|
250
|
8-26
|
|
200
|
89
|
208
|
850
|
850
|
170
|
320
|
12-30
|
|
250
|
114
|
243
|
925
|
925
|
170
|
385
|
12-33
|
|
300
|
114
|
283
|
1035
|
1035
|
220
|
450
|
16-33
|
|
350
|
127
|
310
|
1070
|
1070
|
220
|
510
|
16-36
|
|
400
|
140
|
340
|
1190
|
1190
|
220
|
585
|
16-39
|
|
450
|
152
|
380
|
1250
|
1250
|
280
|
610
|
20-39
|
|
500
|
152
|
410
|
1295
|
1295
|
280
|
670
|
20-42
|

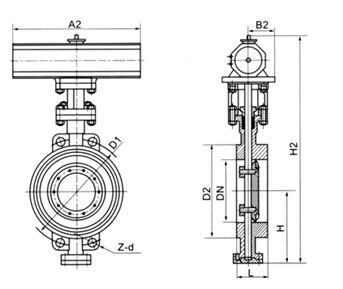

氣動硬密封蝶閥D673H結構圖紙：

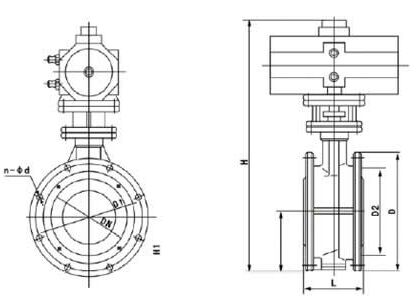

氣動硬密封蝶閥D643H結構圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
