上海吉邁閥門制造有限公司主要生產≦電動硬密封蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
電動硬密封蝶閥產品概述：

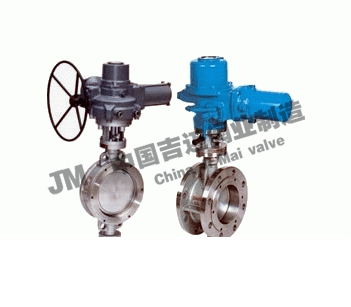

D973H電動硬密封蝶閥 ，金屬密封三偏心蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜絕了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比最高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。
■金屬密封可適用于帶稍許顆粒、漿液的介質中
■適用溫度可達425℃,最高壓力6.4MPa
■密封時幾乎無摩擦，保證扭矩更小，密封性更好
■法蘭對夾孔連接適用多種標
◇電動硬密封蝶閥D943H 參數
|
驅動
|
壓縮空氣5～7bar(可帶手輪)
|
|
公稱通經
|
50～1000mm
|
|
公稱壓力
|
1.6～6.4MPa
|
|
適用溫度
|
-40～+420℃
|
|
連接方式
|
法蘭、對夾
|
|
閥結構
|
三偏心
|
|
閥體材質
|
304、316、碳鋼
|
|
閥板材質
|
304、316、碳鋼
|
|
密封材質
|
本體、合金
|
|
適用介質
|
氣體、水及油類等(高溫場合)
|
|
可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
◇電動硬密封蝶閥D943H選項參數
電動執行器選配：PLVE系列、PLVQ系列
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信號反饋： 有源信號、S無源信號
帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信號,實現閥門調節功能
備注: 電動執行器參數請另參考所選配的電動執行器資料.
◇電動硬密封蝶閥D943H標準
|
設計長度
|
GB12238、API1609、EN593、BS5155
|
|
結構長度
|
ISO5752/EN558、API609、GB12221-89
|
|
法蘭標準
|
PN6/10/16、ANSI CLASS 125/150
|
◇電動硬密封蝶閥D943H零部件材料
|
序號
NO
|
零件名稱
Accessory name
|
材質
Material
|
|
C
|
P
|
R
|
|
1
|
內六角螺絲
Mild Sleel Hex Socket Screw
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
2
|
閥蓋
Cover
|
WCB
|
1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
3
|
墊片
Gasket
|
不銹鋼+柔性石墨
Stainless Steel+Graphite
|
|
4
|
閥座
Seat
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
5
|
墊片
Gasket
|
不銹鋼+柔性石墨
Stainless Steel+Graphite
|
|
6
|
蝶板
Butterfly Plate
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
7
|
圓柱削
Straight Pin
|
45
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
8
|
下蓋
Bottom Cover
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
9
|
墊片
Gasket
|
不銹鋼+柔性石墨
Stainless Steel+Graphite
|
|
10
|
襯套
Bushing
|
PTFE+不銹鋼
PTFE+Stainless Steel
|
|
11
|
閥體
Body
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
12
|
閥桿
Stem
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
13
|
支架
Yoke
|
WCB
|
|
14
|
鍵
Key
|
45
|
|
15
|
襯套
Bushing
|
PTFE+不銹鋼
PTFE+Stainless Steel
|
|
16
|
填料
Packing
|
柔性石墨
Graphite
|
|
17
|
壓蓋
Gland
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
18
|
位置指示器
Location lndicator
|
塑料
Plactic
|
◇電動硬密封蝶閥D973H 尺寸數據
|
通徑
(mm)
|
尺寸
|
|
L
|
L1
|
H
|
1.6MPa
|
2.5MPa
|
|
D1
|
4-φd
|
D1
|
4-φd
|
|
50
|
43
|
108
|
245
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
112
|
250
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
114
|
350
|
160
|
4-18
|
160
|
4-18
|
|
100
|
52
|
127
|
380
|
180
|
4-18
|
190
|
4-22
|
|
125
|
56
|
140
|
410
|
210
|
4-18
|
220
|
4-26
|
|
150
|
56
|
140
|
490
|
240
|
4-22
|
250
|
4-26
|
|
200
|
60
|
152
|
560
|
295
|
4-22
|
310
|
4-26
|
|
250
|
68
|
165
|
621
|
355
|
4-26
|
370
|
4-30
|
|
300
|
78
|
178
|
580
|
410
|
4-26
|
430
|
4-30
|
|
350
|
78
|
190
|
757
|
470
|
4-26
|
490
|
4-33
|
|
400
|
102
|
216
|
825
|
525
|
4-30
|
550
|
4-36
|
|
450
|
114
|
222
|
925
|
585
|
4-30
|
600
|
4-36
|
|
500
|
127
|
229
|
1010
|
650
|
4-33
|
660
|
4-36
|
|
600
|
154
|
267
|
1180
|
770
|
4-36
|
770
|
4-39
|
